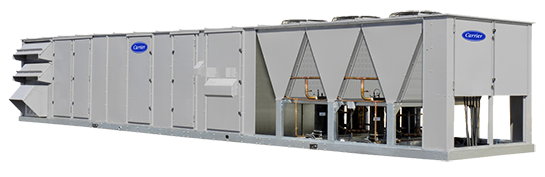

PACKAGED ROOFTOP 50P

50P WEATHERMASTER®

Paquete único de alta eficiencia
Unidades de refrigeración eléctrica en la azotea
con Puron® Refrigerant (R-410A)
30 a 100 toneladas nominales

50P2 – CV vertical
50P3 – VAV vertical
50P4 – CV horizontal
50P5 – VAV horizontal

Las unidades de techo Carrier P Series están precableadas y probadas en fábrica en los modos de refrigeración y calefacción. Todos los modelos 50P cuentan con un gabinete de grado industrial con paneles de acceso completamente articulados. Los ventiladores de suministro curvado hacia adelante estándar proporcionan un rendimiento superior del ventilador de suministro de hasta 4 pulg. De presión estática externa (ESP), mientras que los ventiladores de suministro de perfil aerodinámico opcionales ofrecen un rendimiento de ventilador de hasta 6 pulg. ESP.

Las unidades están disponibles en modelos dedicados de flujo de aire de retorno / suministro vertical y horizontal para aplicaciones de volumen constante (CV), volumen de aire en etapas (SAV) o volumen de aire variable (VAV). Las unidades solo se están enfriando o están disponibles con una variedad de opciones de calefacción eléctrica o hidrónica. Las unidades vienen con el sistema de control de comunicación ComfortLink ™ DDC (control digital directo) y los compresores herméticos scroll en circuitos de refrigeración controlados con doble válvula de expansión termostática independiente (TXV).

Características de rendimiento

Puron® refrigerante R-410A que no agota la capa de ozono
Varios compresores scroll de alta eficiencia incluyen un calentador de cárter y aislamiento de resorte
Hasta 8 pasos de control de capacidad de enfriamiento.
Doble circuito refrigerante independiente con TXVs.
Bobinas del evaporador entrelazadas para un funcionamiento activo de cara completa en condiciones de carga parcial
Bandeja de condensado de acero inoxidable con doble inclinación.
Rango de operación de enfriamiento de 32 a 115 F ambiente (hasta -20 F con accesorio Motormaster® V control)
Circuitos de control de 115 voltios y 24 voltios.
2 pulgadas filtros de aire de retorno desechables
Estándar de 2 pulgadas Las pistas de filtro son convertibles en campo para aceptar 4-in. filtros
Campanas de aire exterior con filtros permanentes.
Ventilador de suministro de baja velocidad individual
2 pulgadas Resortes de aislamiento de desviación en el trineo del ventilador de suministro
Accionamiento por ventilador de velocidad fija impulsado por correa
Los motores de alta eficiencia cumplen con la Ley de política energética (EPACT)
Las unidades de volumen de aire variable incluyen:
Accionamiento de velocidad ajustable con verdadero control de par
Arranque suave y control anti viento.
Conducto de suministro de control de presión estática.
Control de temperatura del aire de descarga.
Reajuste de la temperatura del aire de suministro
Los controles ComfortLink proporcionan:
Pantalla de marquesina de desplazamiento fácil de usar
Horario
Capacidad del sensor de temperatura espacial
Diagnóstico de servicio, alarmas e historial de alarmas.
Capacidad del sensor de CO2 para ventilación controlada por demanda (DCV)
Compresor de protección de rotación inversa
Protección del compresor de ciclo corto.
Servicio de autodiagnóstico y capacidad de prueba de arranque.
Comunicaciones de Carrier Comfort Network® (CCN) u operación independiente
Capacidad de arranque / paro remoto
Suministro de eficiencia superior motores de ventilador
Clasificado de acuerdo con la norma ARI 340/360

Características de fiabilidad

Circuitos de refrigerante duales independientes eléctricamente y mecánicamente.
Calentadores de cárter
Transductores de alta y baja presión con cortes de seguridad en el compresor
Protección contra heladas de la bobina
Secadores de filtro de línea de líquido
Protección del interruptor automático para todos los componentes de potencia.
Gabinete de acero galvanizado prepintado con acabado de esmalte horneado, que cumple con la prueba de resistencia a la pulverización de sal ASTM B117
Los motores del ventilador del condensador están totalmente cerrados con protección interna
Probado de acuerdo con la norma UL 1995
Listado por ETL y ETL, Canadá

Características de mantenimiento

Puertas de acceso abatibles grandes.
Los diagnósticos a bordo incluyen sensores de presión de refrigerante

Características de instalación

Enviado con carga de refrigerante R-410A
Entrada de servicio eléctrico de punto único, a través de la parte inferior o lateral de la unidad.
Tacos de elevación
Campanas de aire exteriores giratorias instaladas en fábrica
Garantía limitada estándar

Partes de 3 años solo en la bobina de condensación Novation ™
Partes de 5 años solamente, no prorrateadas, en intercambiador de calor
Partes de un año solo en todas las demás partes

Opciones instaladas de fábrica

Las opciones de calefacción eléctrica (solo configuración vertical) incluyen:
Fuego lento
Fuego medio
Calor alto
Bobina de agua caliente
Plenum de descarga
Chasis extendido con orugas para bobina auxiliar.
Construcción de doble pared
2 pulgadas filtros plisados
Filtros de bolsa o cartucho (tamaños 030-070 solamente)
Estación de cfm de aire exterior
Amortiguador de cierre automático de aire exterior manual
Amortiguador economizador modulador
Relieve barométrico
Escape no modulador de potencia (solo unidades CV)
Escape de potencia modulable con sensor de presión del edificio.
Bobina evaporadora alternativa de alta capacidad (todos los tamaños excepto 035)
Las opciones de condensador y evaporador incluyen:
Condensador Novation de aluminio y evaporador Al / Cu.
E-coat de aluminio, condensador Novation y evaporador de Al / Cu
Bypass de gas caliente
Tarjeta de expansión de entrada de controles
Escape de potencia de alta capacidad con VFD (tamaños 075-100 solamente)
Devuelva el ventilador con VFD (tamaños 075-100 solamente)
Bypass en motor de ventilador interior VFD
Salida de conveniencia GFI (interruptor de falla a tierra) (alimentado)
Bloque de terminales de potencia
Desconexión sin fusible
Ventilador de alimentación aerodinámica (tamaños 075-105 solamente)
Bajo sonido al aire libre
Bajo control ambiental
65 kA SCCR
Compresor digital
Comunicación BACnet
Secador de filtro de núcleo reemplazable
Rejilla de seguridad (tamaños 070-100 solamente)
Sistema de deshumidificación adaptativo Humidi-MiZer ™

Accesorios instalados en el campo

Actuador de válvula de comunicación (para unidades con opción de batería de agua caliente)
2 pulgadas y 4 en kits de filtro
Sensor de espacio de CO2
Sensor de humedad exterior o de retorno (entalpía)
Bobina del condensador conjunto de protección contra granizo
Tarjeta de expansión de entrada de controles
Pantalla Navigator ™
Sensor de retorno de aire CO2
Detector de humo
Interruptor de filtro
Interruptor de estado del ventilador
Las opciones de termostato incluyen:
T55
T56
Sensor de temperatura espacial con anulación de CO2
Punto de ajuste del sensor de temperatura del espacio y anulación de CO2
Traductor MODBUS Carrier
Traductor de LonWorks Carrier
Interfaz System Pilot ™
Interfaz Touch Pilot ™
14 pulgadas borde del techo
Control Motormaster V
Compresor sonido manta
